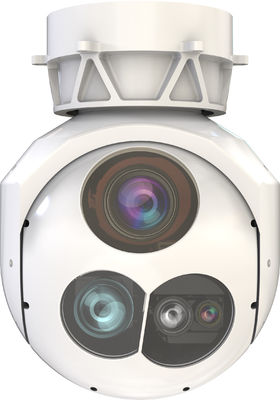

200MM İki Eksenli 3 Sensör Elektroptik Pod İzleme ve Tanıma için



Bu EO Pod, yerleşik 30x sürekli optik zoom TV kamerası, orta dalga soğutulmuş kızılötesi görüntüleme sistemi ve lazer aydınlatıcısı ile iki eksenli, iki kareli bir ünitedir.Entegre anti-gecikme modülleri içerirQG-200T, çoğunlukla görüntüleme, algılama, konumlandırma, yönlendirme, izleme,ve yeryüzünde nesne tanımaTasarımı, hat denetimi, kaza soruşturması, acil müdahale, kanun uygulayıcı kanıt toplama,Terörizm ve isyan karşıtı faaliyetler.

2 Eksen 3 Sensörlerin Parametri İzleme ve Nesne Tanımak için Elektroptik Pod



Servo		Televizyon
Hedef aralığı N×360°		Grup	0.4μm ∙ 0.9μm
Eğiliş aralığı -120° ∼40°		Çözüm oranı	1920×1080
doğruluk tutarlılığı ≤100urad ((2°/1Hz,1°/2Hz frekans dalgalanması)		Fokal Uzunluk	F=4.3 ̇129 mm
Çevre ölçüm doğruluğu ≤1mrad		Görme açısı	63.7° ∙ 2.3°
Çevre Hızı ≥60°/s		Optik Zoom	30X
açısal hızlanma ≥150°/s2		Bulma aralığı	İnsan 6 km, araç 15 km.
Tek Nesne Takibi		Tanıma mesafesi	İnsan 2km, araç 8km.
Hedef Tip genel hedefler		IR
İzleme Hızı ≥32 piksel/çerçeve		Grup	3μm5μm
Güncelleme Çerçeve Hızı ≥50FPS		Soğutma Zamanı	≤6 dakikalık
Çoklu Nesneler izleniyorng		Çözüm oranı	640×512
Nesne Türü İnsan, araç, gemi, uçak		Piksel	15 μm
Hatırlatma % ≥ 90		Fokal Uzunluk	40×220mm zoom/F4.0
Kesinlik ≥80%		Görme alanı açısı	13.75° ∼2.5°
En az hedef boyutu 32×32 @1080P		Bulma aralığı	İnsan 4,6 km, araç 20,0 km.
İzleme hedefi miktarı ≥20		Tanıma mesafesi	İnsan 1.1km, araç 5.0km
İzleme Geçiş oranı ≤15%		Lazer Aralık Arayıcı
İzleme geçiş hızı ≥20FPS		Grup	1064nm
Arayüz Boyutu		Nabız Enerjisi	40mJ
Boyut ≤Φ200mm×260mm		Aralık aralığı	300m8000m
Ağırlık ≤5,5kg		Aralık Doğruluğu	±5m
Güç kaynağı	18 ′32VDC (spike ve dalgalanma koruma yeteneklerine sahip)	Işıklandırma Kodlama Yöntemi ve Şablonu	Tek bir aydınlatma süresi en az 25 saniye olan kesin frekans kodu (kodlama ayarlanabilir).
Tüketim 20w ((ortalama) 50w ((artı değeri)		Video ve Depolama
İletişim Arayüzü Serili port,1Gbps		Fotoğraf Biçimi	JPEG
Video Arayüzü 1Gbps, SDI		Video Biçimi	MP4
Çevre sıcaklığı		Kodlama Biçimi	H.264H.265
Çalışma sıcaklığı -40°C 60°C		Video Protokolü	TS,RTSP,RTMP,UDP vb.
Depolama Sıcağı -45°C~70°C		Depolama	128GB.
Etki 20g, 11ms.





UAV sistemi için çift eksenli üç sensörlü elektro optik podun ana özellikleri

Yapay zeka nesne tanıma: insan, araç, gemi ve hedef tanıma
Yapay zeka destekli kilitleme: otomatik hedef tanıma ve izleme
AI Anti oklüzyon izleme: Nesne tanıma destekleyici istikrarlı izleme İki eksenli istikrar: taşıyıcı açısal hareketin kapsamlı izolasyonu
İki sensörlü fotoğraf ve kayıt: analiz sonrasını destekler
Elektronik görüntü stabilizasyonu: alt piksel düzeyinde istikrarlı deneyim
Anti bağlantı gecikmesi: hareket eden nesneler, hassas kilitleme
Çoklu nesne tanıma ve izleme: nesnelerin klavye kilidini ve nesnelerin ses kilidini destekler
Web sayfası uzaktan yükseltme: uzaktan destek, ikinci seviye yanıt

Tanımlama etkisi
